Wer einen Hydraulikzylinder auswählt, sollte nicht nur auf Abmessungen und Preis achten. Entscheidend sind vor allem Kraft, Hub, Einbausituation, Betriebsdruck und die Bedingungen, unter denen der Zylinder dauerhaft arbeiten muss. Eine passende Auslegung verhindert Leistungsverluste, unnötigen Verschleiß und teure Stillstände in Maschinen oder Anlagen.
Aus diesem Artikel erfahren Sie:
- welche technischen Parameter bei der Auswahl zuerst geprüft werden sollten,
- warum Betriebsdruck, Kolbendurchmesser und Hub eng zusammenhängen,
- wie Einbaulage und Befestigungsart die Funktion beeinflussen,
- welche Rolle Dichtungen, Material und Umgebung spielen,
- wann sich Standardzylinder eignen und wann eine Sonderlösung sinnvoll ist.
So lässt sich Schritt für Schritt einschätzen, welcher Hydraulikzylinder zur konkreten Anwendung passt.
Die Aufgabe des Zylinders bestimmt die technische Auslegung
Am Anfang steht immer die Frage, welche Bewegung der Zylinder ausführen soll. Muss er heben, drücken, ziehen, spannen, kippen oder positionieren? Je genauer die Aufgabe beschrieben wird, desto einfacher lassen sich die notwendigen Leistungsdaten bestimmen. Ein Hydraulikzylinder wandelt hydraulische Energie in lineare Kraft um. Dafür müssen Druck, Fläche und mechanische Belastung zueinander passen. Wird der Zylinder zu schwach gewählt, erreicht die Maschine ihre Leistung nicht. Ist er deutlich überdimensioniert, steigen Kosten, Gewicht und Platzbedarf unnötig.
Hydrotechnik24 bringt Hydraulik in Bewegung, wenn Kraft präzise übertragen werden muss.
Kraft, Druck und Kolbendurchmesser richtig berechnen
Die benötigte Kraft ist einer der wichtigsten Auswahlfaktoren. Sie ergibt sich aus der Last, den Reibungsverlusten, Sicherheitsreserven und der Bewegungsrichtung. In der Praxis sollte nicht nur die theoretische Last berücksichtigt werden, sondern auch dynamische Einflüsse wie Stöße, schräge Belastungen oder wechselnde Arbeitszyklen. Der Betriebsdruck der Anlage bestimmt zusammen mit dem Kolbendurchmesser, welche Kraft erzeugt werden kann. Ein größerer Kolben liefert mehr Kraft, benötigt aber auch mehr Ölvolumen. Dadurch können sich Geschwindigkeit, Energiebedarf und Reaktionszeit verändern.
Wichtig sind vor allem diese Punkte:
- maximaler Betriebsdruck der Hydraulikanlage,
- erforderliche Druck- und Zugkraft,
- Kolbendurchmesser und Stangendurchmesser,
- gewünschter Hubweg,
- Sicherheitsfaktor für Lastspitzen.
Erst wenn diese Werte zusammenpassen, arbeitet der Zylinder zuverlässig und wirtschaftlich.
Hub, Einbaumaße und Befestigung an die Maschine anpassen

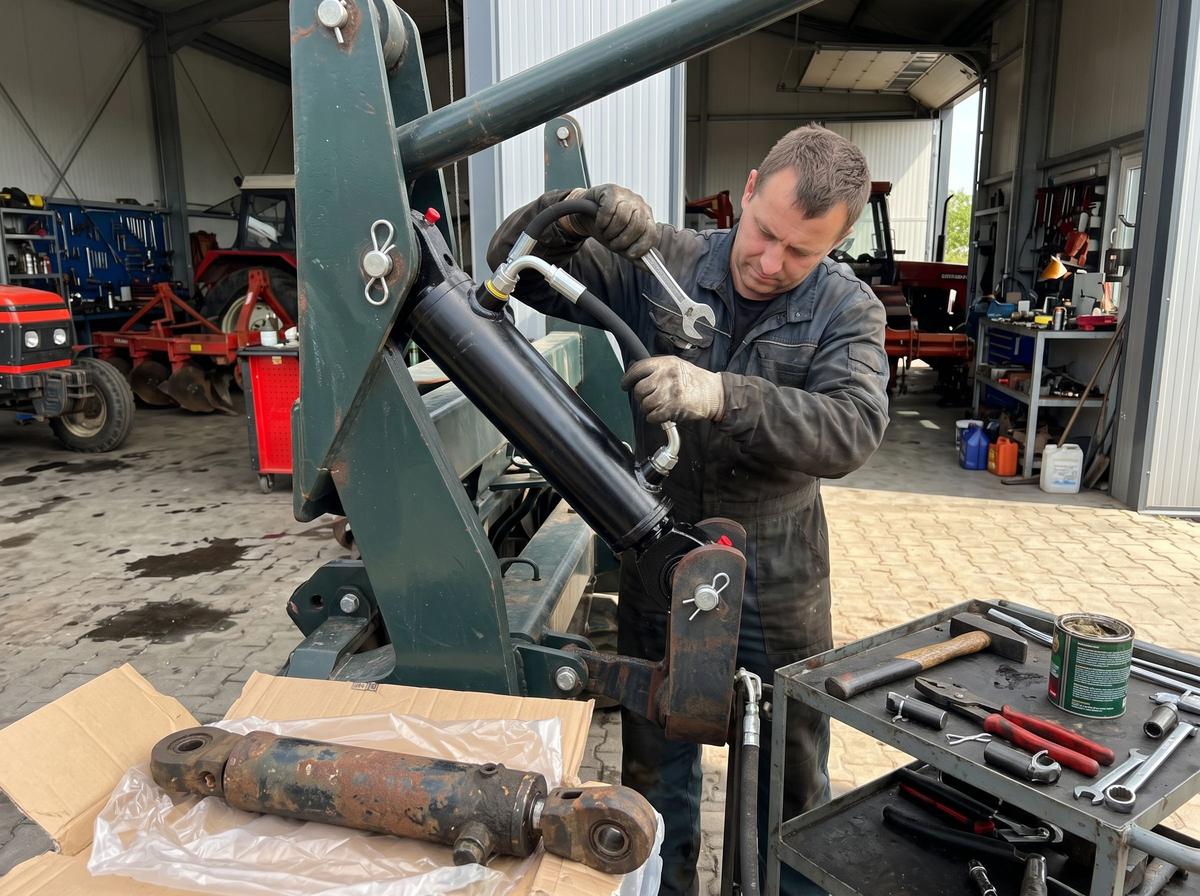

Der Hub beschreibt, wie weit die Kolbenstange ausfahren kann. Er muss exakt zur gewünschten Bewegung passen. Ein zu kurzer Hub begrenzt die Funktion, ein unnötig langer Hub kann die Konstruktion instabiler machen und mehr Bauraum beanspruchen. Ebenso wichtig sind die Einbaumaße. Dazu gehören die Gesamtlänge im eingefahrenen und ausgefahrenen Zustand, der Durchmesser des Zylinderrohrs, die Anschlüsse sowie die Position der Befestigungspunkte. Besonders bei Nachrüstungen oder Ersatzteilen sollte genau gemessen werden, damit der neue Zylinder ohne aufwendige Anpassungen montiert werden kann. In der Mitte der Auswahl lohnt sich ein Blick auf passende hydraulikzylinder, wenn technische Daten, Bauform und Einsatzbereich bereits grob feststehen. So lassen sich Standardlösungen mit den Anforderungen der eigenen Maschine abgleichen.
Einseitig oder doppeltwirkend: welche Bauart passt?
Einseitig wirkende Hydraulikzylinder arbeiten mit Druck nur in eine Richtung. Die Rückbewegung erfolgt zum Beispiel durch Federkraft, Eigengewicht oder eine äußere Last. Sie eignen sich für einfache Hebe- oder Pressbewegungen, bei denen keine aktive Rückstellung nötig ist. Doppeltwirkende Zylinder werden in beide Richtungen hydraulisch bewegt. Dadurch lassen sich Ausfahren und Einfahren kontrollieren. Diese Bauart ist häufig die bessere Wahl, wenn Bewegungen präzise gesteuert, Lasten aktiv zurückgezogen oder beide Richtungen unter Kraft ausgeführt werden müssen.
Material, Dichtungen und Umgebung nicht unterschätzen
Ein hydraulischer Antrieb arbeitet selten unter idealen Bedingungen. Staub, Feuchtigkeit, Temperaturschwankungen, Schmutz, Vibrationen oder aggressive Medien können die Lebensdauer deutlich beeinflussen. Deshalb sollten Material und Dichtungssystem zur Umgebung passen. Bei hohen Belastungen kommt es auf eine robuste Kolbenstange, eine saubere Oberflächenbeschichtung und widerstandsfähige Dichtungen an. In Außenbereichen kann Korrosionsschutz besonders wichtig sein. Bei hohen Temperaturen oder speziellen Hydraulikflüssigkeiten müssen Dichtungswerkstoffe entsprechend ausgewählt werden.
Hydrotechnik24 verbindet technische Auswahl mit praxisnaher Anwendung im Maschinenalltag.
Geschwindigkeit, Ölvolumen und Anschlüsse prüfen
Die Bewegungsgeschwindigkeit hängt vom Ölstrom und vom wirksamen Kolbenquerschnitt ab. Ein größerer Zylinder kann mehr Kraft erzeugen, benötigt aber auch mehr Volumenstrom, um dieselbe Geschwindigkeit zu erreichen. Wird dieser Zusammenhang übersehen, arbeitet die Anlage langsamer als erwartet. Auch die Anschlüsse sollten zur vorhandenen Hydraulik passen. Gewindeart, Anschlussposition und Schlauchführung beeinflussen Montage, Wartung und Betriebssicherheit. Eng verlegte Leitungen oder ungünstig platzierte Anschlüsse können später zu Undichtigkeiten oder mechanischen Spannungen führen.
Tip: Vor der Bestellung sollten technische Zeichnung, Anschlussmaße und Betriebsdaten miteinander verglichen werden. Kleine Abweichungen können im eingebauten Zustand große Folgen haben.
Wann ist ein Standardzylinder ausreichend?
Ein Standardzylinder ist oft die richtige Wahl, wenn die Anwendung klar definierte Bewegungen, übliche Druckbereiche und normale Umgebungsbedingungen aufweist. Das gilt zum Beispiel für viele Hebevorrichtungen, Maschinenfunktionen, Klappen, Pressen oder einfache Linearbewegungen. Eine Sonderlösung wird sinnvoll, wenn besondere Hublängen, spezielle Befestigungen, hohe Lastwechsel, extreme Temperaturen oder sehr kompakte Einbauräume vorliegen. Auch bei sicherheitsrelevanten Anwendungen sollte die Auslegung besonders sorgfältig geprüft werden. Der Begriff hydraulikzylinder umfasst daher viele Varianten, die sich technisch deutlich unterscheiden können.
Technische Daten sorgfältig abgleichen und Folgekosten vermeiden
Die richtige Auswahl spart langfristig Kosten. Ein passender Zylinder reduziert Verschleiß, schützt die Hydraulikpumpe, verbessert die Maschinenleistung und erleichtert die Wartung. Entscheidend ist, nicht nur einzelne Maße zu vergleichen, sondern die gesamte Anwendung zu betrachten. Wer Kraftbedarf, Hub, Betriebsdruck, Bauart, Befestigung, Material und Umgebung gemeinsam bewertet, trifft eine belastbare Entscheidung. So wird der Hydraulikzylinder nicht nur passend eingebaut, sondern arbeitet auch im täglichen Einsatz zuverlässig.
FAQ – häufig gestellte Fragen zu Hydraulikzylindern
1. Welche Daten brauche ich, um einen Hydraulikzylinder auszuwählen?
Benötigt werden vor allem Hub, Kolbendurchmesser, Stangendurchmesser, Betriebsdruck, Befestigungsart, Einbaulänge, Anschlussgewinde und die erforderliche Kraft. Zusätzlich sollten Umgebung, Lastart und gewünschte Geschwindigkeit bekannt sein.
2. Kann jeder Hydraulikzylinder in einer Maschine durch ein Standardmodell ersetzt werden?
Nein, nicht jeder Zylinder lässt sich problemlos durch ein Standardmodell ersetzen. Entscheidend sind Maße, Druckbereich, Anschlussart, Befestigung und die tatsächliche Belastung im Betrieb.
3. Was ist der Unterschied zwischen einseitig und doppeltwirkend?
Ein einseitig wirkender Zylinder arbeitet hydraulisch nur in eine Richtung. Ein doppeltwirkender Zylinder wird in beide Richtungen mit Druck bewegt und bietet dadurch mehr Kontrolle über Ausfahren und Einfahren.
